必备知识介绍
频率(Frequency):信号在一秒钟内振荡的次数，单位为赫兹（Hz）。
想象一下你在
那么，我们如果把舞步💃换成信号：有个信号在一秒钟之内走100个周期，我们就说这个信号的频率是100次每秒（100Hz）。那么我们就可以计算出这个信号每个周期持续的时间是 这意味着每个周期的持续时间是0.01秒。
举个例子

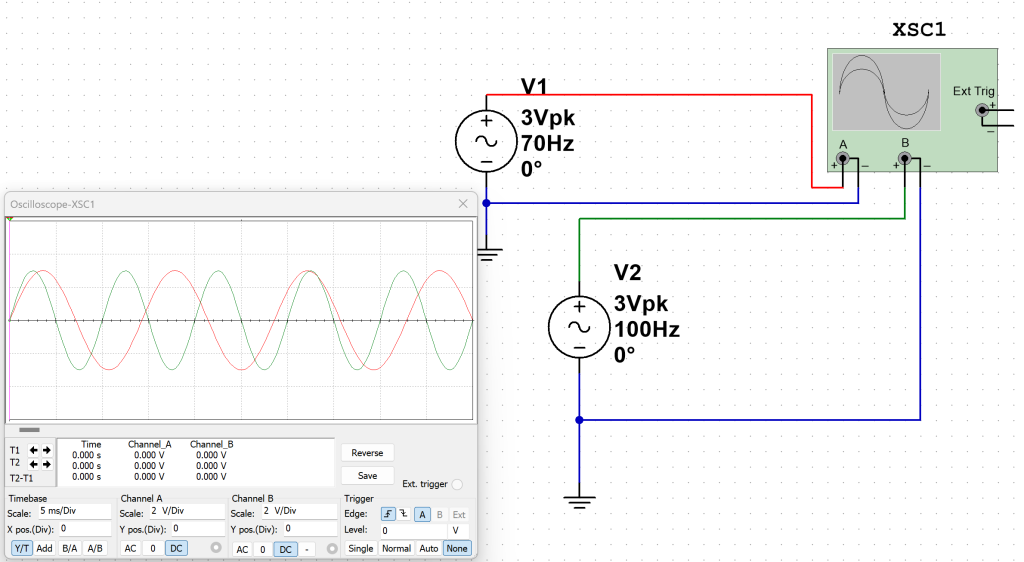

两个正弦波信号（V1和V2）不同的频率
在图中V1 的频率为 70Hz，意味着它每秒完成 70 个周期；
而 V2 的频率为 100Hz，意味着它每秒完成 100 个周期。
从示波器显示的波形可以看到，红色的 V1 波形（70Hz）比绿色的 V2 波形（100Hz）变化得更慢。这是因为 V1 的频率较低，因此它的波形周期较长，最高点和最低点的间隔也更大。而 V2 的频率更高，因此它在同样的时间内完成更多个周期，波形看起来“更紧凑”。
振幅(Amplitude):波形的最大高度，即信号的强度或大小。
当我们在用麦克风唱歌🎤。如果唱得很大声，麦克风的振幅就很高；如果你轻声唱，振幅就会很低。我们可以说高的振幅意味着声音大，低的振幅则意味着声音小。因此振幅影响信号的强弱和能量传输，影响了信息的传递效果和能量分布。
那么，如果我们把唱歌🎤换成信号：信号的振幅变化同样会影响它的强度。当我们给某个电路发送一个信号时，如果振幅(Amplitude)高，它能量(energy)就大，对应的功率(power)也会高；如果振幅低，它的能量就小，功率也会降低。在电子电路中，这样的振幅变化非常重要。例如，在音频放大器中，高振幅的信号可以让扬声器产生更响亮的声音；在无线通信中，信号振幅的大小会影响信号的覆盖范围。通过控制振幅，我们可以决定信号的强度，这样可以保证它在传输过程中能被更好地检测或过滤。
举个例子

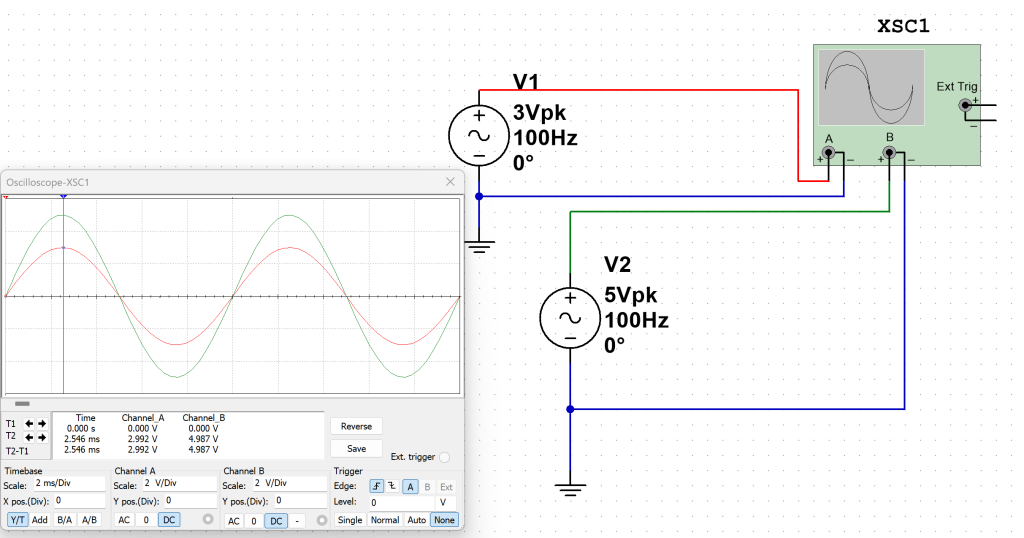

两个正弦波信号（V1和V2）不同的振幅
在这个例子中，V1 的振幅为 3V，而 V2 的振幅为 5V。
红色波形对应 V1（3V 振幅），绿色波形对应 V2（5V 振幅）。
可以看到，V2 的波形在示波器中比 V1 的波形高得多，这是因为它的振幅更大。这意味着它在每个周期内的最高点和最低点比 V1 更远离0V。
相位(Phase):波形的起始位置，即波形的“时间”位置，单位是角度（度或弧度）。
你和朋友一起跳舞💃，如果你们的舞步同步，说明你们的相位是一样的；但如果你提前或滞后一步，就说明你们的相位不同。因此相位影响信号的时间协调性和传输清晰度。
同样地，如果我们把跳舞💃换成信号：信号的相位代表了它在时间上的”步伐”。当两个信号的相位相同，它们会同步，像朋友之间完美配合的舞步；而当相位不同，一个信号会领先或滞后，就像舞步不协调一样。在电路和通信系统中，相位的同步与否直接影响信号的叠加效果。例如，在无线通信中，如果两个信号的相位不同步，就可能会产生干扰，使信号变得不清晰；而在相位同步的情况下，信号可以相互加强，从而提高接收的稳定性和清晰度。相位表示波形在一个周期内的某个特定时刻的状态。
举个例子

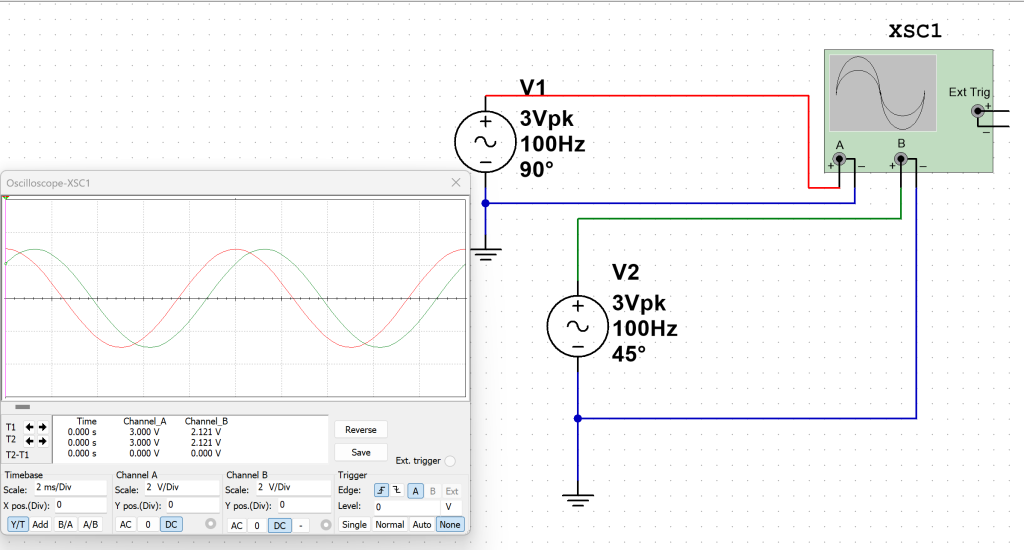

两个正弦波信号（V1和V2）不同的相位
图中，红色波形V1的相位为90°，绿色波形V2的相位为45°。
可以看到，V1在每个周期开始时的状态相对于0点（正弦波的起始点）提前了90°，V2则相对0点提前了45°。
